MATRIX 1.4 2010 500W 2 OHM JENGKOLAN

Disain PCB untuk Penguat Audio Matrix 1.4 2010 output power 500W pada beban 2 Ohm, untuk catu daya 45VDC. Disain yang sangat Inspiratif. Mengapa! karena biasanya matriker lebih memilih mendisain menggunakan transistor kotak semisal pabrikan Toshiba atau Sanken, yang ini disain memakai penguat akhir dari Jengkolan baik Motorola atau On Semi. Semoga Anda terinspirasi... Silahkan dicoba dikembangkan untuk varian yang lain. Tentu dengan menu utama Jengkolan agar lebih nikmat santapannya.

DOS-V U1 + SHORT CIRCUIT PROTECTOR

Matrix 1.4 Varian DOS-V U1 ini dibuat versi panjang, bersama penguat tingkat akhir dan dilengkapi pula dengan Short Circuit Protector. Proyek ini masih dalam tahap pembuatan, untuk sementara saya tampakkan susunan tata letak.



Ada yang tertarik....!!!!!

Power Final 5 Transistor + Protektor
Sekedar menambahkan untuk selingan, di luar varian DOS-V U1. Pasti bermanfaat. PCB ini cocok dipakai pada driver Matrix 1.4 varian R2 RLVA, Freehand, dan R4

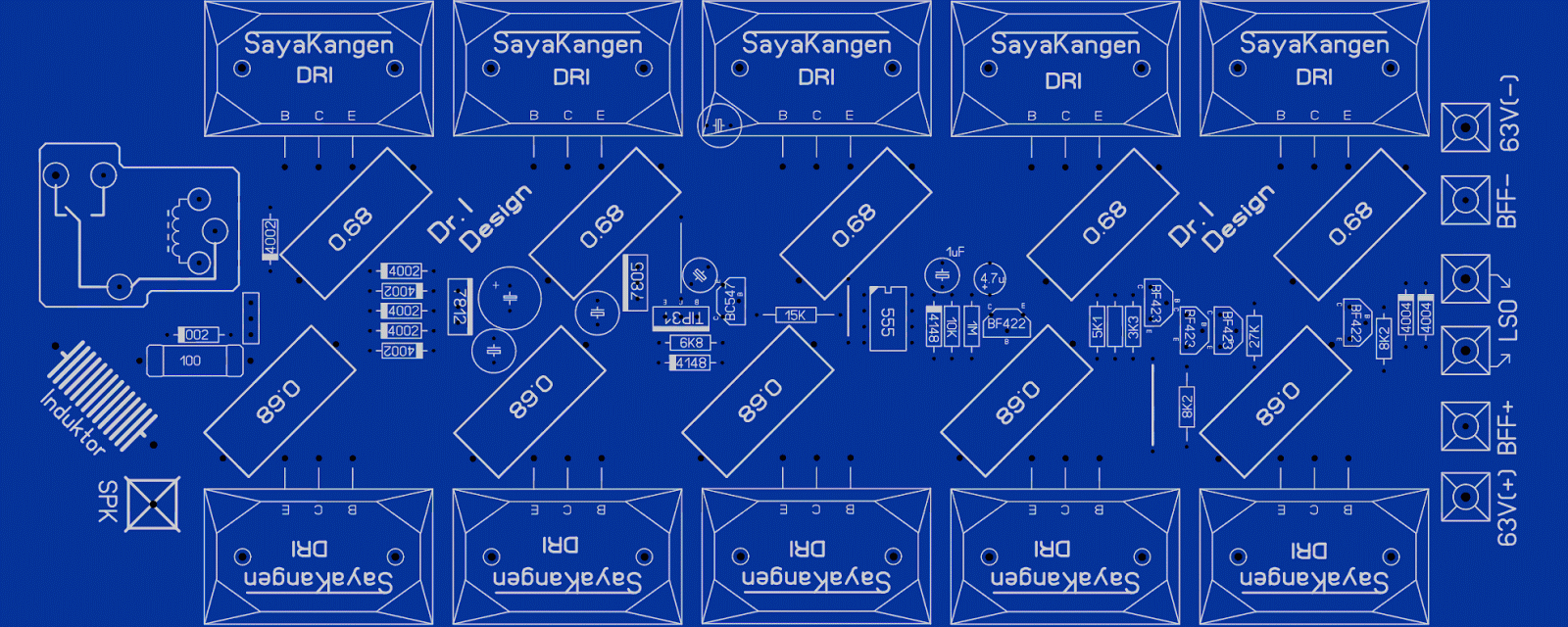

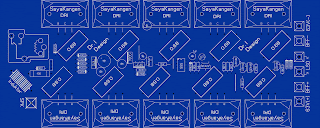

Nah kalau yang ini ditampakkan jalur layout PCBnya
