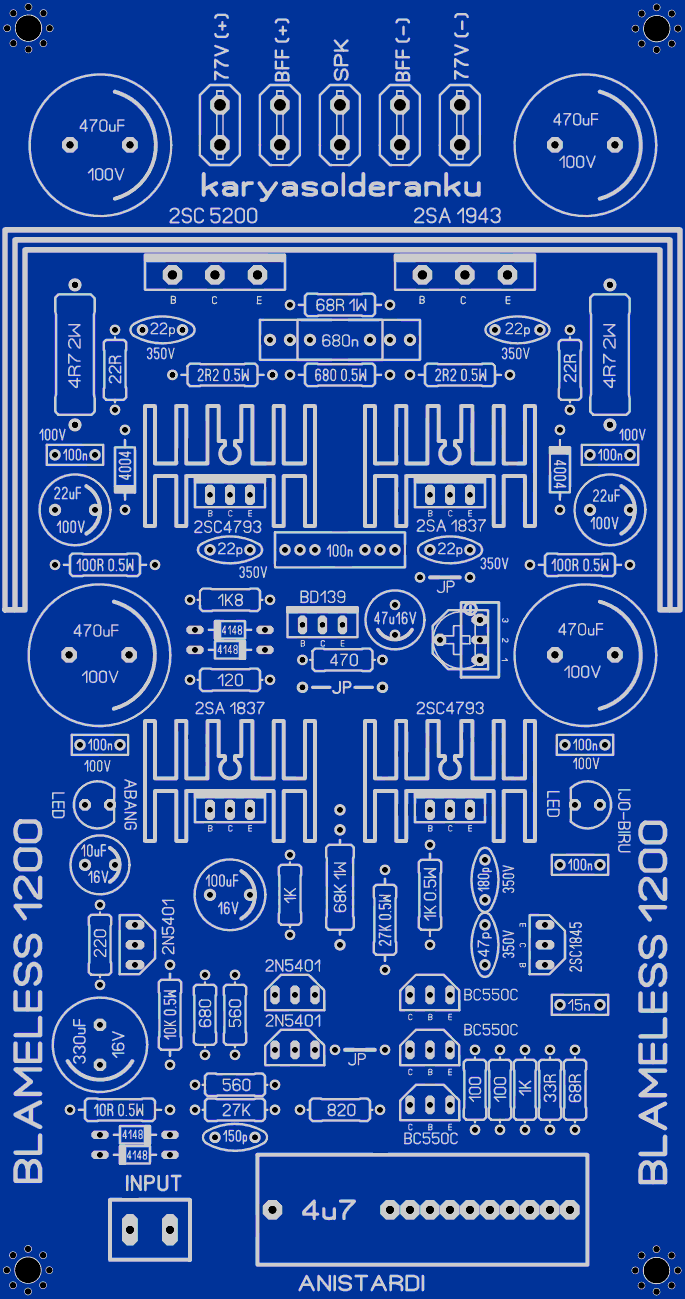

LAYOUT PCB DRIVER BLAMELESS 1200W
on Senin, 31 Agustus 2015
Ampli lokal Mas Bro, dicoba boleh...Ada banyak varian out daya dari 100, 150, 270, 370, Ini yang saya tampilkan varian 1200W
Silahkan baca sumbernya di sini klik.
Versi revisi 1 ,belum pake ajusting bias
Audio PA Kelas H Model F-970W-L4-H-3E
on Kamis, 30 Juli 2015
Audio Amplifier FREEHAND 1K5 Load 2 OHM
on Minggu, 31 Mei 2015

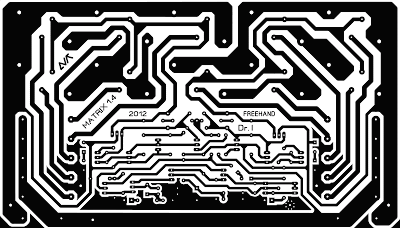

Koleksi lama apdet terbaru, disain layout PCB Power Amplifier FREEHAND daya 1500W 2 OHM. ini penampakannya.
Bisa dilihat lagi posting yang lampau tentang Freehand 500W 4 Ohm, di sini
Model disain PCB yang sama juga untuk versi FG PLATFORM A resemble of Matrix 1.4 bisa di lihat di sini
Layout

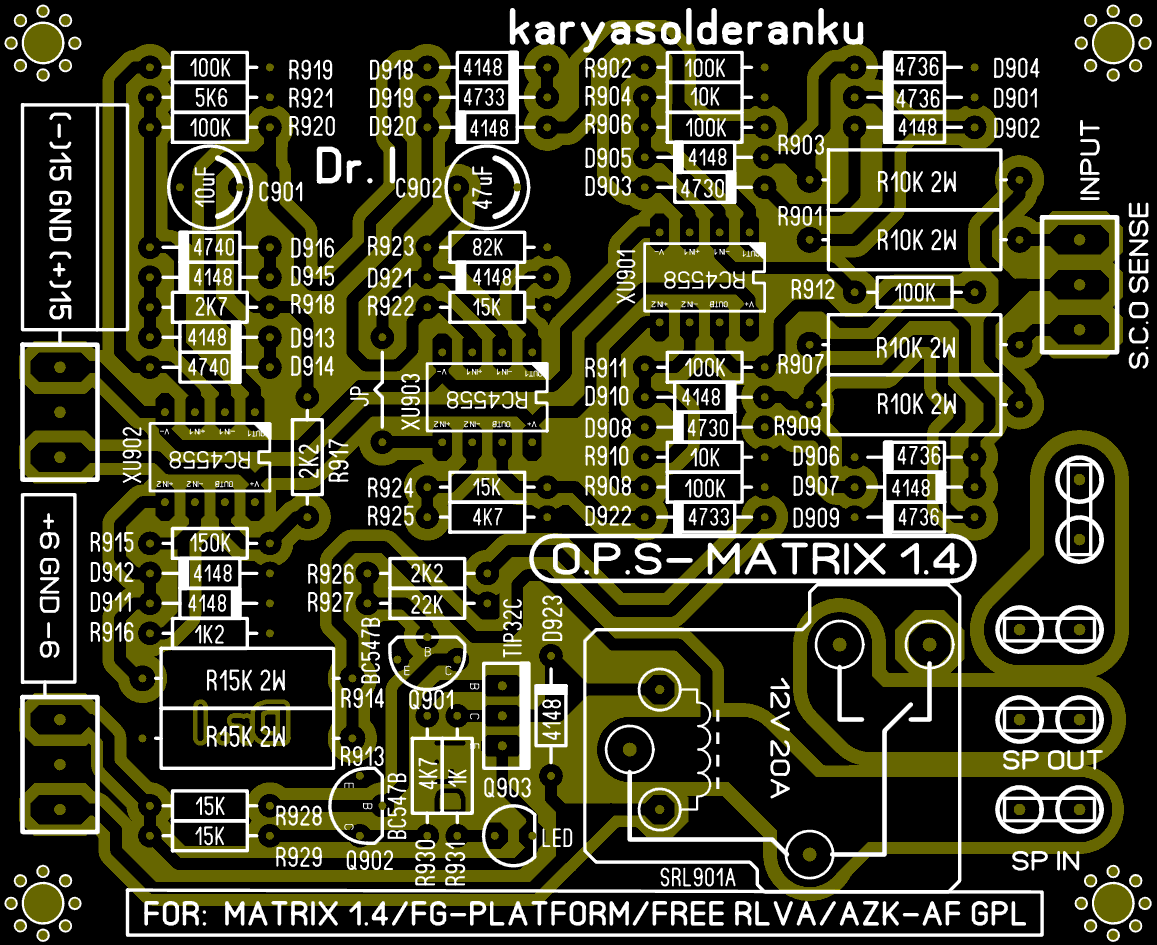

SHORT CIRCUIT OUTPUT PROTECTOR MATRIX 1.4
on Jumat, 01 Mei 2015SHORT CIRCUIT OUTPUT PROTECTOR MATRIX 1.4
dikoleksi lagi, masih mengenai pengaman speaker khusus Power Amplifier berteknologi Matrix 1.4
.GIF)
.GIF)
TRANSCEIVER FM ( DALAM RANCANGAN)
on Selasa, 21 April 2015.GIF){kind=spacer}
Mengingat kualitas Tuner Blok sekarang kurang baik, maka munculah ide project trensceiver tanpa Tuner. Untuk Perpindahan pancar dan terima sudah tidak memakai manual kontak relay lagi, ya Ginilah hasil rancangannya....
Rancangan ini masih hak cipta Pak Jony S. Belum bisa dipublikasikan, moga bisa diberi izin ntar saya share nilai komponennya, Thankyu.
SPEAKER PROTEKTOR UNTUK MATRIK 1.4
on Senin, 13 April 2015.GIF)
.GIF)
.GIF)
LOUD SPEAKER PROTECTION
on Selasa, 31 Maret 2015
Short Circuit Protector And Loud Speaker Protektor Sepeker Untuk Power Amplifier berteknologi Matrik 1.4 diperuntukkan varian DOS V u bertegangan 63VDC.
Rancangan dibuat menyesuaikan sparepaet yang murah dan mudah di dapat di pasaran, seperti komponen relay yang familier digunakan, terpaksa dua relay dijadikan satu mengingat daya output Power amplifier diproteksi berdaya besar hingga 1000W.
Stereo Receiver FM Front End TA7358AP
on Sabtu, 28 Februari 2015
Kesempatan yang terbaik sekarang mencari alternatif pengganti penerima FM Tuner Blok yang langka dipasaran, dengan membuat penerima jenis ini menjadi salah satu pilihan. Ok Bro...
Penerima FM Stereo Alternatif
ECHO REPEATER MN3005/08
on Minggu, 22 Februari 2015Echo Repeater MN3005/08

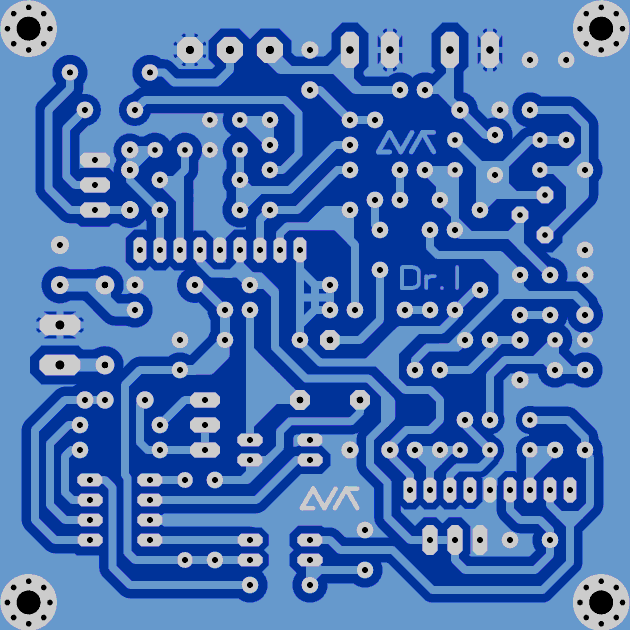

Mengenang Kembali masa kejayaan Efek suara si Repeater MN3005/08 limabelasan tahun silam. Kini saya munculkan layoutnya, mungkin ada diantara Mas Bro yang membutuhkan layout ini...
biru.GIF)
biru.GIF)
Layout Echo Repeater MN3005 / MN3008
Power RF 25Watt
on Sabtu, 24 Januari 2015Power Amplifier RF 25 Watt
Untuk inputnya boleh 2 Watt sampai 5 watt
.GIF)
PLL Jadul Untuk Memenuhi Pesanan
on Senin, 12 Januari 2015.gif)
PLL TC9122 Disain lama, dibuat hanya 6 buah
Dibuat ulang karena, hutang lama yang harus segera dibayarkan, kepada yang bersangkutan silahkan hubungi di No: 081542082718.
Permohonan maaf disampaikan atas ketidaknyamanan ini, sehingga data alamat juga ikut lenyap beserta HP. Mohon data baru bisa dikirim ulang
Bukan kesengajaan dan niat tidak baik untuk berbuat demikian. Rutinitas harian yang memaksa tidak aktif lagi di bidang RF juga Audio
