TRANSMITTER FM STEREO FORTUNER

Untuk penutup di penghujung tahun 2012 ini, saya sempatkan membatik Layout Stereo transmitter FM Tuner. Tentu masih ingat di postingan tentang Pemancar FM dengan tuner Blok dulu kan ya..!, dan luar biasa banyak  responnya, nah sekarang rancangan disisipi rangkaian Enkoder. Waw...tambah keren  jadi "SETEREO". Maka saya namakan transmiter ini dengan  TRANSMITTER FM STEREO FORTUNER, pinjam sebutan produsen Toyota untuk Fortunernya.
Lanjut nanti di tahun baru 2013 yang penuh sejuta kedasyatan menanti dihadapan kita. Good Luck...!!!

UP - DOWN Counter Display For PLL TC9122

Ternyata Sistem Up-Down pun juga bisa  kita terapakan pada PLL TC9122, sehingga tidak menggunakan Dip switch lagi.ataupun model rotary switch sebagaimana model pesawat ICOM 2N. Ada tambahan Display Seven Segment sebagai Indikator frekuensi kerja PLL lagi. Berikut disain PCBnya....

Limiter/Compressor Untuk Brokesan FM

Refreshing ah... sejenak, cuma mau unggah disain layout  Audio Compressor yang khusus untuk brokesan FM. Disain layout ngambil dari web sebelah Pira CZ. Hasil membatik dini pagi hari tadi. Ben kepenak, untuk trimpot saya ganti Potensiometer, selebihnya tidak ada perubahan disain, masih sesuai aslinya.

Tambahan
Disain tambahan Pira Limiter layout dari SB, Ok juga perlu kita coba, silahkan saya share untuk Anda coba. Mak nyus pasti...!

Disain kompak, mungil, adjusting memakai VR kecil sehingga kit bisa diselipkan di dalam Box umpamanya disatukaan bersama Enkoder.

Stereo FM Transmitter 500mW New

           Dengan mengadopsi Osilator yang terdapat di Tuner FM Blok ini menjadikan project Pemancar FM Stereo daya 500mW akan semakin "yahuuud" hasilnya. Sebagaimana OSC tuner FM blok ini sangat stabil, cukup memiliki ketahanan terhadap pengaruh suhu juga tegangan catu daya yang terkadang naik-turun. Dengan OSC ini diharapkan mampu mengatasi kekurangan OSC jenis lain, yang suka jalan-jalan sendiri ketika beroperasi. Demikian juga dalam rancangan kali ini, OSC di  project Pemancar FM Stereo daya 500mW juga di bangunkan rumah-rumahan " SHIELDING" untuk tempat tinggalnya agar tidak banyak terkena interferensi RF yang ada. Wow....pasti yahuuud bener... Meskipun adopsi, OSC ini tentu perlu ada sedikit penyesuaian. Penyesuaian di bagian input seperti tampak di layout. Agar dihasilkan keluaran audio yang mengembang dan terasa lebih "pulen" maknyus lagi.

Reciever Mono FM Tuner with PA 2W TBA 820

Disain yang praktis radio penerima FM mono dengan penambahan penguat audio langsung dalam satu PCB. Sebagai penguat Audio dipilih Opamp TBA820 pada tegangan 12 V dc mampu mengeluarkan daya hingga 2W, jadi sangat memadai untuk menggetarkan daun speaker berdiameter 4 - 6 inch. Dibuat praktis karena untuk keperluan reciever FM Breaker, sehingga rancangan dalam satu box juga lebih praktis. Untuk itu frekuensi kerja dibuat pada 74 - 88 Mhz sesuai permintaan pemesan. Agar dapat bermain di frekuensi bawah, Tuner FM Blok yang tadinya bekerja di frek 88 - 108 MHz harus dimodif.

Penerima FM Stereo

Disain radio penerima FM ini cukup mungil dan cukup elegan, ada perbedaan dengan radio penerima FM yang ada di Pasaran, yang dikenal dengan Radio Super FM Anti Desis. Perbedaan tersebut terdapat pada bagian dekodernya, juga terdapat penambahan LPF di bagian Antena, sehingga rancangan ini merupakan penambah (penyempurnaa) dari radio penerima FM yang sudah ada.
Dengan mode rancangan ini harapannya bisa lebih "mak nyus" untuk kualitas audio input stereonya, juga meminimalitas adanya harmonik  Penasaran! yuk langsung ke TKP....

NEW PLL 88-108 MHz Full ENKODER STEREO

Desain PLL yang satu ini lebih kompak, dalam satu PCB sudah tercakup Stereo koder, juga output daya RF sudah termasuk memadahi ,2W dan tentunya dilengkapi pula dengan LPF dibagian akhir tringkat penguat. Jika ingin ditambahkan asesoris semisal Counter Display. tinggal di sisipkan saja ke soket yang sudah disiapakan sesuai rancangan.
Berbeda dari yang sebelumnya, biasanya untuk mendisain memakai Sprint Layout, kali ini disain PLL menggunakan software DIP Trace, agar memberi nuansa berbeda saja.

Disain PCB PA RF 60W UHF For TV Transmitter

Disain PCB PA RF 60W - 90W

Baru saja saya buat rancangan Power Amplifier untuk out daya 60 - 90W. Jika 60 W maka transistor yang digunakan adalah C2539 dan C2630 atau C2694. Jika output daya adalah 90W, transistor yang dipakai C1946 dan C2782
Sudah saya siapkan PCB Double Layers, dan sebaiknya demikian karena RF besar, agar hasilnya juga mak nyus. Terutama nanti hasil audio modulasinya terasa pulen, karena minim terkena interferensi RF. Terimakasih banyak saya ucapkan telah memesan Power RF ini. Waaw...Jadi semangat bikin layoutnya.. yang mau coba bikin sendiri monggo.


Pemancar FM Tuner Blok Nongol Lagi (II)

Ketika awal posting pemancar FM dengan tuner FM, banyak sekali tanggapan yang masuk baik lewat koment maupun yang sms langsung ke HP, dan yang bisa koment juga ternyata yang sama sama blogger dari google yang wordpress tidak bisa tampak, apalagi yang tidak punya blog ya tidak bisa kasih koment, mohon maaf ya. Dari situlah banyak temen-temen yang ingin membangunnya, maka saya postingkan ulang alias pemancar fm tuner blok nongol lagi dengan versi yang beda tentunya. Kali ini disainnya juga simpel dengan tiga penguatan. Penguat ditingkat pertama mengunakan transistor C/S 9018 bekerja dikelas A, untuk tingkat kedua dan tingkat akhirnya dibuat broadband bekerja pada kelas AB, sehingga memungkinkan bisa linear output dayanya pada 300mW ataupun 1W.  Memang saya buat dua versi untuk 300mW transistor penguat C2053 dan versi 1W dengan transistor C1970. Pada disain inipun sudah dilengkapi dengan LPF.

Stereo Koder dengan Osilator 7400

Mudah-mudahan mak nyus.









Layout

Radio Penerima FM

Radio penerima FM ini dibuat sewaktu ada yang pesen sebanyak 6 item lengkap dengan asesoris pendukung, sudah siap pakai, tinggal "ceklik" dan bunyi. Sesuai butget yang disediakan maka dirancang yang seminimal mungkin tetapi memiliki suara yang yahuud. Untuk merealisasikan ini, jatuh pilihan pada radio FM yang sudah banyak dipakai, juga sangat mudah membuatnya. yaitu Tuner FM, tinggal ditambahi rangkaian penguat IF dan penguat suara saja. IF demodulator menggunakan IC LA1260 yang sudah familier kita pakai dan penguat suara digunakan IC TDA2030. Sesuai data sheet IC ini dapat memberikan daya 14watt serasa cukup untuk menggerakkan  konus speaker 6 inch bersuara menggelegar. Memangnya halilintar.... he

Remot Kontrol untuk Lampu Penerangan

Untuk tulisan ini saya kopi paste saja dari Jurnal Elektro Ini dia tulisan selengkapnya

"Sumber daya listrik merupakan kebutuhan pokok dalam kehidupan sehari-hari baik untuk penerangan, barang-barang elektronik. Dengan adanya listrik maka peralatan elektronik seperti lampu dan yang lainnya dapat dioperasikan Namun dalam pengoperasian tersebut terkadang sulit dilakukan seperti menyala hidupkan lampu, membuka tutup pintu gerbang, memati hidupkan pompa air, karena masih dilakukan secara manual. Salah satu solusi untuk mengatasi permasalahan tersebut adalah dengan cara menerapkan alat yang dapat mengontrol dari jarak jauh dengan mudah yaitu dengan menggunakan remote control. Remote Control adalah suatu alat portable yang dapat digunakan untuk memati hidupkan atau menyambung dan memutuskan aliran listrik dari jarak jauh tanpa menggunakan kabel penghubung. Peralatan remote control menggunakan seperangkat pemancar dan penerima dan menggerakkan suatu relay yang berfungsi sebagai pemutus dan menyambung aliran listrik, sedangkan pemancar dan penerima berfungsi sebagai pengirim dan penerima data signal digital ke infra merah.

Antena Hustler untuk Broadcast FM

Antena Hustler ku sudah bertengger gagah di atas tower triangle setinggi 30 m sekarang. Duet maut bersama Telex yang sudah terlebih dahulu manggung kurang lebih selama setahun,. Tepatnya hari selasa sore tanggal 8/05/2012 antena ini mulai dilakukan pemasangan dengan terlebih dahulu dilakukan proses setting. Setting antena dimulai pukul 17.00 wib, selesai menjelang magrib. Selesai istirahat kurang lebih pukul 19.00 antena mulai dipasang.

Alhamdulillah selama pemasangan diberikan kelancaran meskipun keadaan gelap karena pada malam hari, dan pemasangan antena rampung dini hari pukul 01.00 wib.
Sekarang antena siap digunakan untuk broadcast dan selamat mendengarkan lagi radio komunitas RESS FM 107.7 MHz. Coba buka kembali posting antena Telex klik disini

Veronca oh Veronika

Saya mengenal PLL  ya sama mbak Veronika ini, tepatnya di penghujung tahun 2004, ada rasa dak dig duk karena pertamakalinya menjalin hubungan cinta dengan dia, he..he.., kebetulan dikenalin sama temen yang datang ke rumah bawa veronika. yang trobel, permasalahannya si vero ga mau lock, wong belum ngerti tentang PLL ya tidak bisa berbuat apa-apa buat mbak vero. Saklar dip saya pindah-pindah, lilitan dan tc OSC  di utak-atik, tidak pengaruh, mbak vero tetep tidak mau lock.
Perasaan hancur luluh karena mbak Vero, oh Veronika ternyata jalinan kita haruskah berakhir dulu sampai disini, dan juga karena kesibukan aktifitas akhirnya saya tinggalkan. Dua tahun kemudian saya menemukan penggantinya, TC9122 wkwkwk...Begitulah kisah cintaku kala bersama mbak Vero.

Kepribadian Veronika

Setelah sekian lama selama 5 tahun saya tinggalkan, lama sekali tidak kedengaran nama Vero, perasaan rindu juga rasa penasaran, akhirnya ku dekati lagi si Vero, ternyata oh begitulah kepribadian Veronika, locknya bikin dak dig duk,.. harus sabar, Lha sudah lock, pindah frekuensi culek osc, lock lagi. Veronica oh Veronika.

Veronica Double Varaktor

Usia Veronikaku
PCB ku ini ternyata sudah delapan tahun usianya, dari akhir tahun 2004 dan sekarang 2012. Setelah saya cuci dengan air sabun, waau!...tampak kinclong kembali, transparan lagi, karena berbahan fiber. Belum sempat untuk melengkapi komponen sampai sekarang. Padat aktifitas, maka, penyaluran hobby waktu itu vakum. Eh...ternyata sudah mincul yang terbaru versi double varaktor.
Kapan-kapan kalau sudah saya rakit akan saya share....atau ada yang mau coba rakit silahkan! saya kasih filenya. kalau pcbnya jangan he..he...

Duet Maut Veronika. a) veronika dengan TC9122, b) veronika standar

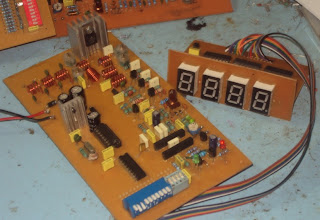

PLL dengan Display 7Segmen

ok



Exciter PLL ini sudah kompatibel dengan daya out 1W hingga 3 Watt. Pada gambar di atas diperlihatkan out daya 1W dengan menerapkan transistor C1970, dan Hebatnya meskipun penguat akhir C1970 dalam kenyataan hasil ujicoba ternyata mampu mendriv power amplifier RF besar yaitu C1946, sebagaimana seharusnya yang digunakan adalah C1947, hal ini karena diterapkan LPF pada penguat akhir. Berarti C1970 keluar maksimal 2 watt lebih dikit. tanpa ada perbedaan yang sangat mencolok dengan C1947.

Wireless FM Si Penyadap nongol lagi II

Wireless FM yang sudah pernah di posting ini kita coba dikembangkan dengan harapan bisa lebih "mak nyus" lagi sebagai julukan "si penyadap canggih". oleh karena itu dari rangkaian dasar yang sudah ada dibumbuhi dengan penambahan penguat mic dan satu penguat RF lagi untuk output dayanya. sehingga akan lebih sensitif untuk daya dengar mic sebagai si penyadapnya dan lebih jauh lagi untuk daya jangkaunya. Dna tentunya karena versi Wireless II ini pengembangan dari yang fersi sebelumnya dimaksudkan agar lebih canggil lagi. Apa betul demikian!....mari kita buktikan kedhasyatannya.....

MPX Stereo Encoder

Ketika googling jam 22.00 malam, saya menemukan rangkaian enkoder stereo yang sangat simpel yang hanya menggunakan dua buah IC yaitu 4066 dan 4047. ketika menemukan rangkaian ini, saya langsung tertarik untuk mencobanya, layoutpun segera saya buat...dan jadi malam itu juga. ini dia layoutnya.
Layout dibuat dengan ukuran width 80 dan Height 50 cukup mungil.

PLL FM ku sudah jadi

Masih ingat dipostingan saya dulu membuat Layout PCB Exciter FM 2Watt. coba buka kembali. Ok, sekarang PCBnya sudah jadi sungguhan. Hayo siapa yang tertarik untuk membuatnya?...
Ada beberapa penyesuaian atau perubahan sedikit  ya dari disain yang dulu. Terpenting rangkaiannya masih sama,  hanya perubahan posisi C1970, dan juga perubahan pada kelas penguat, dulu menggunakan RFC untuk beresonansi pada 50 ohm dan yang sekarang menggunakan bias basis 0.6V pada titik BE agar lebih good gitu. Ini dia penampakannya
