Collection of Layouts Matrix 1.4 (Part 2)

Ini dia...kelanjutan koleksi Layout PCB "Driver Core" Power Amplifier Matrix 1.4. Silahkan dipilih-dipilih mana yang Anda suka.....Mas Broo DIY...
Untuk sementara ini, disain layout belum saya jadikan PCB siap pakai, masih konsentrasi di bidang RF yang belum kelar-kelar sampai saat ini, mungkin Mas Broo dulu yang mewujudkan, bisa dengan metode setrika ataupun sablon, tinggal sedoot saja, dan... Pasti bermanfaat bagi DIY, khususnya Matriker.
Coba buka kembali koleksi layout PCB yang terdahulu...disini


A. DOS-V U3 750W 2 OHM
Disain Layout DOS-V U3 tidak ada perubahan, sehingga masih menggunakan disain layout DOS-V U1 500W 2OHM, meskipun dari skematik ada perbedaan. Perbedaannya yaitu terletak pada bagian VAS terdapat pengurangan satu transistor. Untuk berfungi ke layout DOS-V U3, kaki C dan E Q12 dijamper.

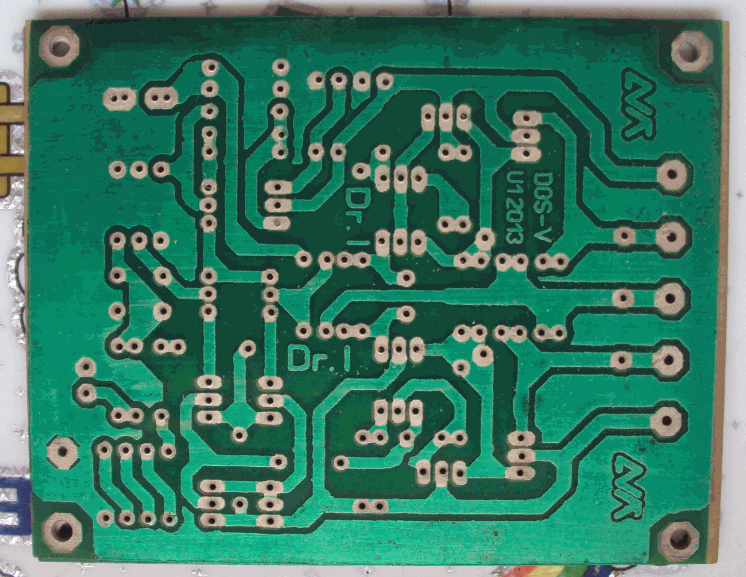

Berikut Contoh Hasil Cetakan Sablon PCB DOS-V U1, menggunakan bahan pertinak. Sebanyak 100 lembar, layout sudah dilapisi elektrolit silver sehingga PCB tidak mudah korosi di udara bebas dan mudah untuk disolder.

B. BC-I 450W 2 OHM RAW
Varian BC-i yang lebih ringan dari pendahulunya, hanya membutuhkan catu daya DC42-45Volt.

C. SENUSA 1000W 2 OHM

Varian Komunitas Se-Nusa 1000W 2 Ohm

D. FG PLATFORM (A RESEMBLE OF MATRIX 1.4)

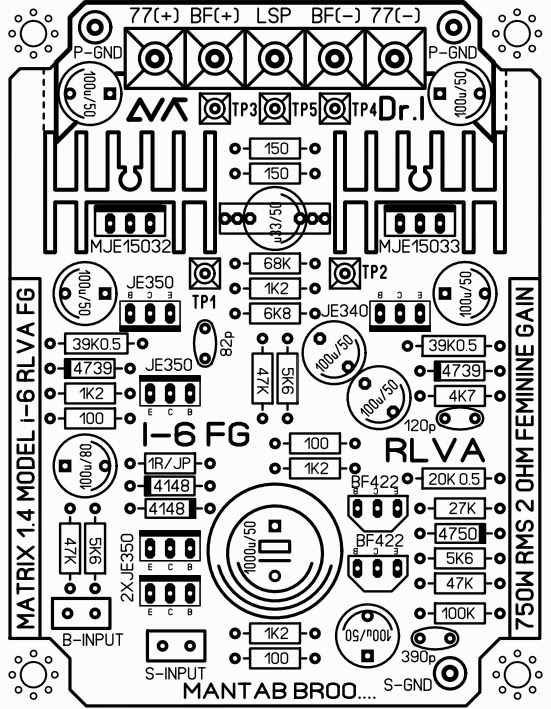

1. MODEL i-6 RLVA FG 7502













2. MODEL i-6 RLVA FG 5002










Layout Model i-6 rlva 7502 juga bisa digunakan untuk model i-6 rlva 5002 atau sebaliknya.
Demikian....koleksi Layout PCB yang teramat berharga ini saya persembahkan untuk Anda Mas Bro para DIY....Pasti Bermanfaaat. Aamiin...!
